杭州淳安花猪分布式光伏发电项目并网调试案例：领祺智能设备三阶段实施

项目概况

杭州淳安花猪分布式光伏发电项目位于浙江省杭州市淳安县，于2026年6月首次实施。项目名称为”花猪光伏”，是一座典型的分布式光伏电站，配套部署了完整的智能测控与通信管理系统。

设备配置方案

项目现场共部署8套核心智能设备，涵盖测控、保护、监测、通信四大功能模块：

序号	设备名称	型号	功能说明
1	壹园箱变监控装置	YYB-300GS	箱式变电站数据采集与监控
2	壹园线路保护测控装置	YYB-9611	光伏线路保护与测控
3	壹园电能质量在线监测装置	YYB-8001T	电能质量实时在线监测
4	壹园电网解列装置	YYB-9681	电网异常时快速解列保护
5	防孤岛保护装置	YYB-9683	防止非计划孤岛运行
6	领祺分布式电源协调装置	PBox6220-PQCT	分布式电源并网数据协调与转发
7	领祺通信服务器	PBox6220B	站内通信数据处理与服务
8	领祺通信管理机	PBox6217B	通信协议转换与管理

三阶段并网调试实施

项目调试按照**“站内通信→数据采集→调度联调”**的递进逻辑分三个阶段推进，确保光伏电站安全并网。

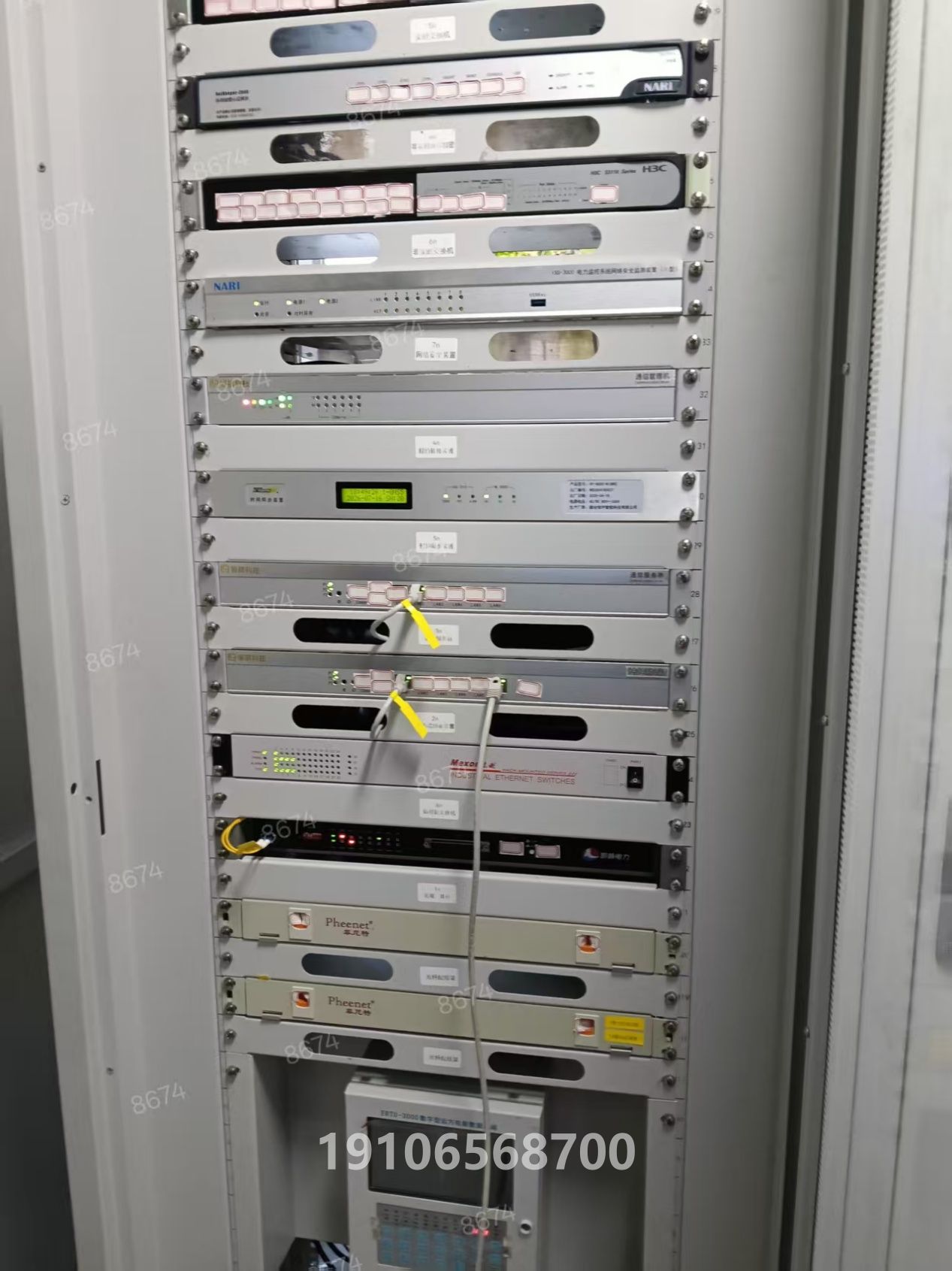

第一阶段：站内通信与四遥对点

第一阶段核心任务是打通站内通信链路，建立数据采集与转发通道：

• 完成站内通信调试，建立各智能设备之间的通信连接
• 采集站内保护数据，获取全部测控保护装置的实时运行信息
• 通过光电方式，利用领祺PBox6220-PQCT装置经串口101规约将数据转发至淳安地调
• 实现四遥功能，与调度完成并网前联调对点

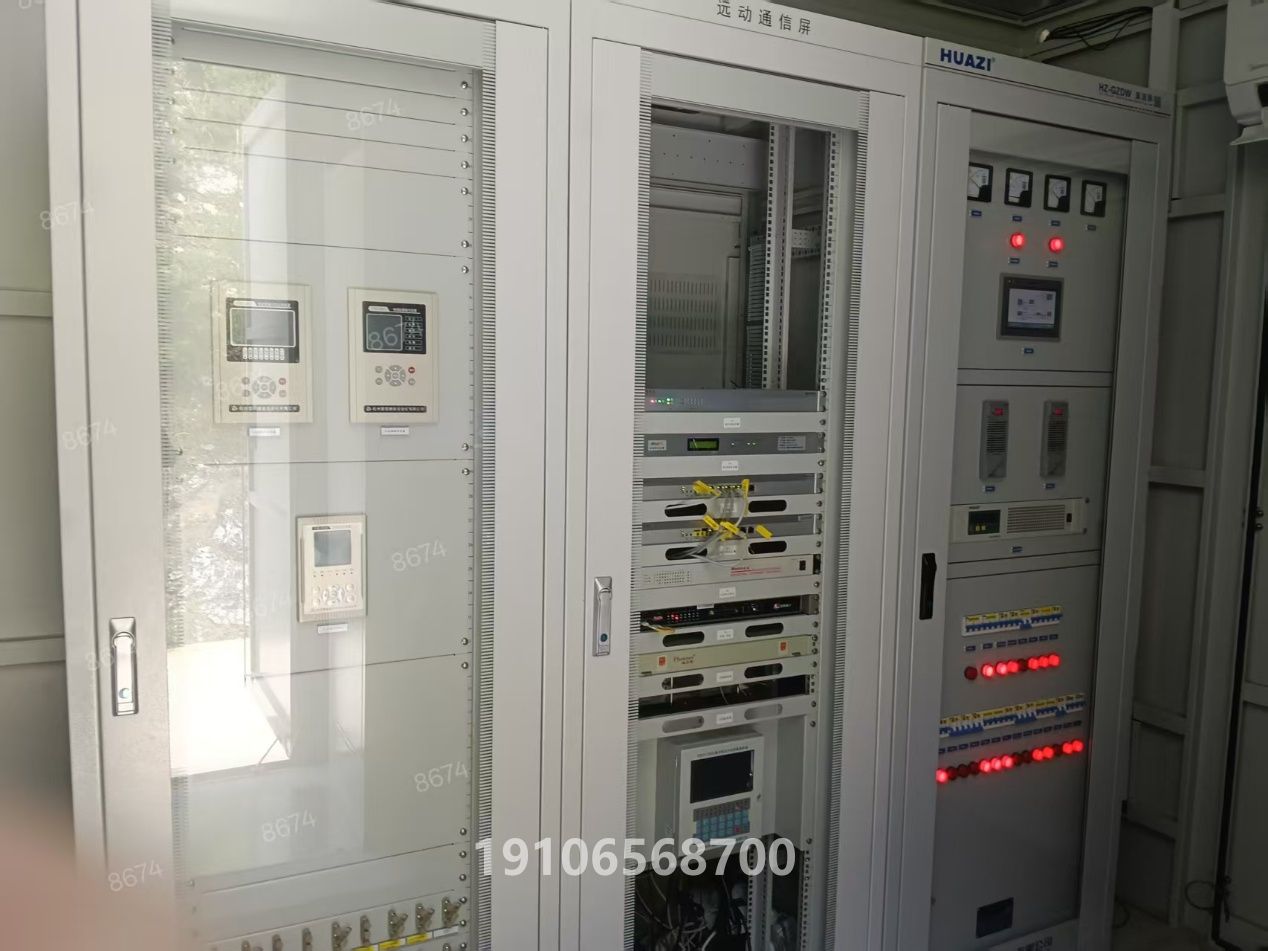

第二阶段：逆变器数据采集与可见功能

第二阶段在电站并网后实施，重点在于逆变器运行数据的接入与监控：

• 使用领祺规约转换装置采集逆变器运行数据
• 配置EtAGVC功能，实现逆变器功率数据的统一管理
• 实现该电站的可见功能，使调度端能够实时监视电站运行状态

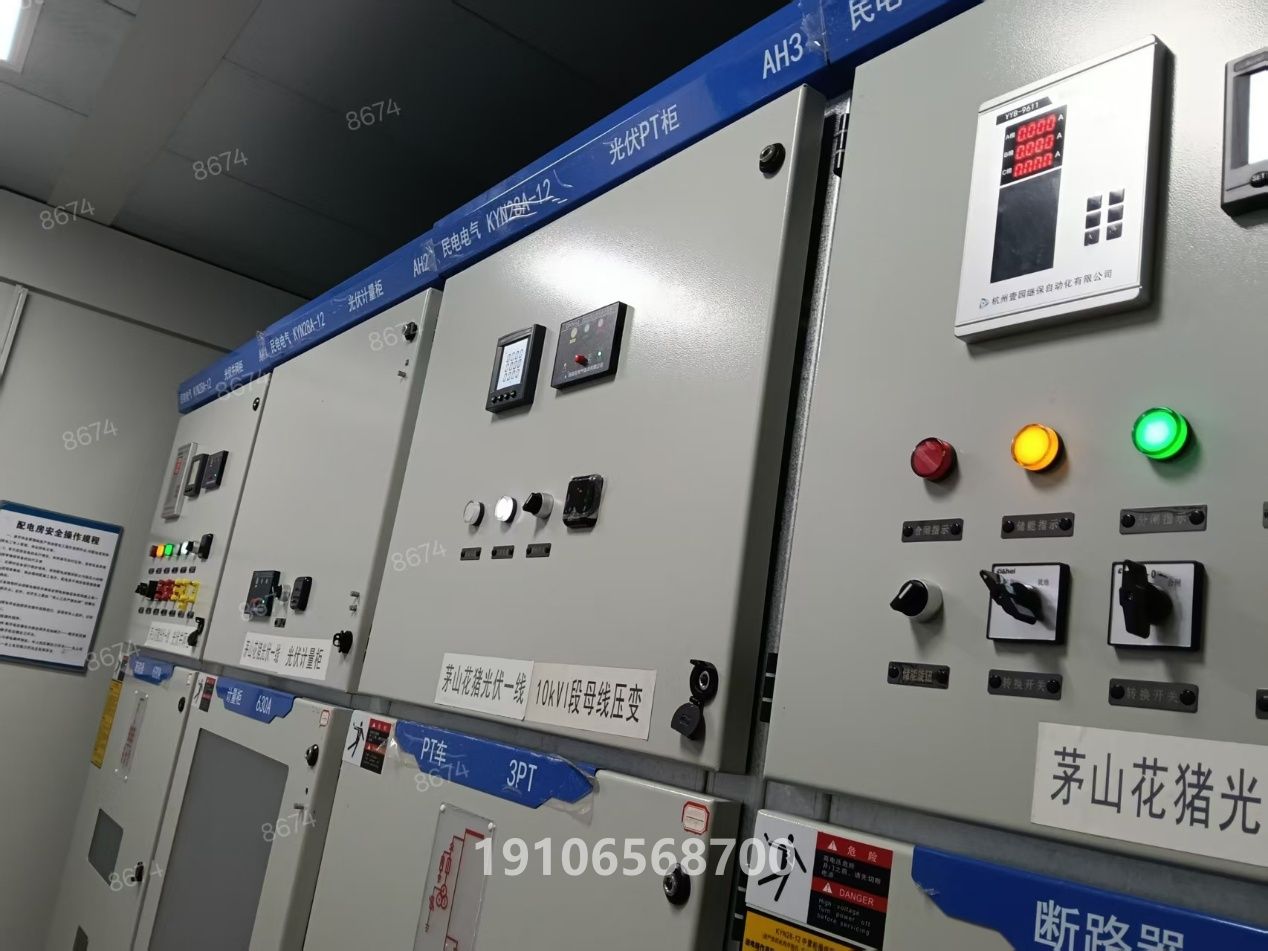

第三阶段：调度联调与功率控制

第三阶段进行进线侧调度联调，验证电站的远程功率控制能力：

• 完成进线侧与调度的联调对点
• 确保调度端能够远程控制该电站的发电功率
• 验证电站响应调度指令的实时性与准确性

设备协同与技术优势

本项目中，领祺PBox系列通信管理设备与壹园YYB系列测控保护装置形成完整的协同体系。PBox6220-PQCT作为分布式电源协调装置，承担数据汇聚与协议转换的核心职能，通过串口101规约与地调系统对接；PBox6220B通信服务器负责站内数据的集中处理；PBox6217B通信管理机实现多设备协议的统一转换与管理。

三阶段调试方案逐层递进，从站内基础通信到调度端远程控制，降低了调试风险，提高了并网成功率。

FAQ

杭州淳安花猪光伏项目使用了哪些设备？

该项目部署了8套核心设备，包括壹园YYB-300GS箱变监控装置、YYB-9611线路保护测控装置、YYB-8001T电能质量监测装置、YYB-9681电网解列装置、YYB-9683防孤岛保护装置，以及领祺PBox6220-PQCT分布式电源协调装置、PBox6220B通信服务器和PBox6217B通信管理机。

光伏电站并网调试分为哪几个阶段？

光伏电站并网调试通常分为三个阶段：第一阶段完成站内通信调通和保护数据采集，通过规约转换将数据转发至地调实现四遥功能；第二阶段在并网后采集逆变器数据并配置AGC/AVC功能；第三阶段进行调度联调对点，验证调度对电站发电功率的远程控制能力。

PBox6220-PQCT分布式电源协调装置的作用是什么？

PBox6220-PQCT是领祺科技的分布式电源协调装置，主要用于光伏电站等分布式电源的数据汇聚、协议转换和转发。通过串口101规约等标准通信协议，将站内各测控保护装置的数据统一转发至电网调度系统，实现四遥功能和调度联调。

什么是四遥功能？

四遥功能包括遥测（远程测量电压、电流、功率等电气量）、遥信（远程监视开关状态、保护动作等信号）、遥控（远程控制断路器等开关设备）、遥调（远程调节设备参数和整定值），是电力调度自动化的基础功能。

EtAGVC在光伏电站中的功能是什么？

EtAGVC是自动发电控制（AGC）相关功能配置，用于根据电网调度指令自动调节光伏逆变器的有功功率输出，使分布式光伏电站具备参与电网功率平衡调节的能力，满足电网对分布式电源的调度管理要求。
