杭州淳安花猪分布式光伏发电项目并网实施：领祺智能测控设备三阶段部署调试

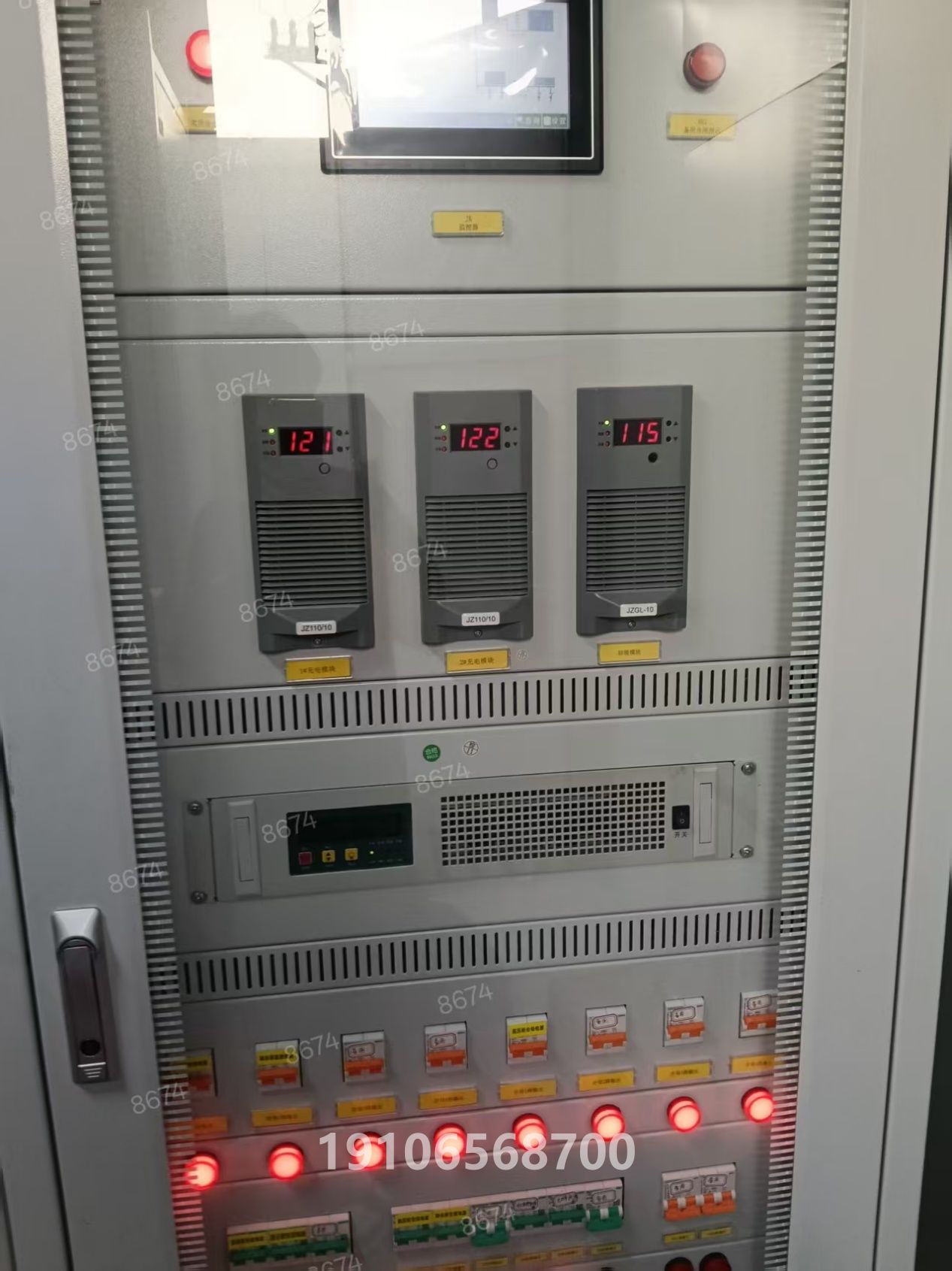

项目概况

杭州淳安花猪分布式光伏发电项目位于浙江省杭州市淳安县，于2026年8月首次实施。项目名称为”花猪光伏”，是一座分布式光伏发电站。项目部署了领祺完整的智能测控与保护设备体系，覆盖箱变监控、线路保护、电能质量监测、电网解列保护、防孤岛保护及通信管理等关键环节，为光伏电站的安全并网运行提供全方位技术保障。

设备配置清单

本项目共配置8套核心智能设备，构建从数据采集、保护控制到通信转发的完整技术链路：

序号	设备名称	型号	核心功能
1	温湿度变送控制装置	YYB-300GS	箱式变电站环境温湿度监测与控制
2	线路保护测控装置	YYB-9611	光伏并网线路的保护与测控
3	电能质量在线监测装置	YYB-8001T	电能质量指标实时在线监测
4	电网解列装置	YYB-9681	电网异常时自动解列保护
5	防孤岛保护装置	YYB-9683	防止非计划孤岛运行
6	领祺分布式电源协调装置	PBox6220-PQCT	分布式电源数据协调与规约转发
7	领祺通信服务器	PBox6220B	站内通信数据集中处理
8	领祺通信管理机	PBox6217B	多协议转换与通信管理

三阶段调试实施

项目调试按照站内通信调通→逆变器数据接入→调度联调的递进逻辑，分三个阶段有序推进。

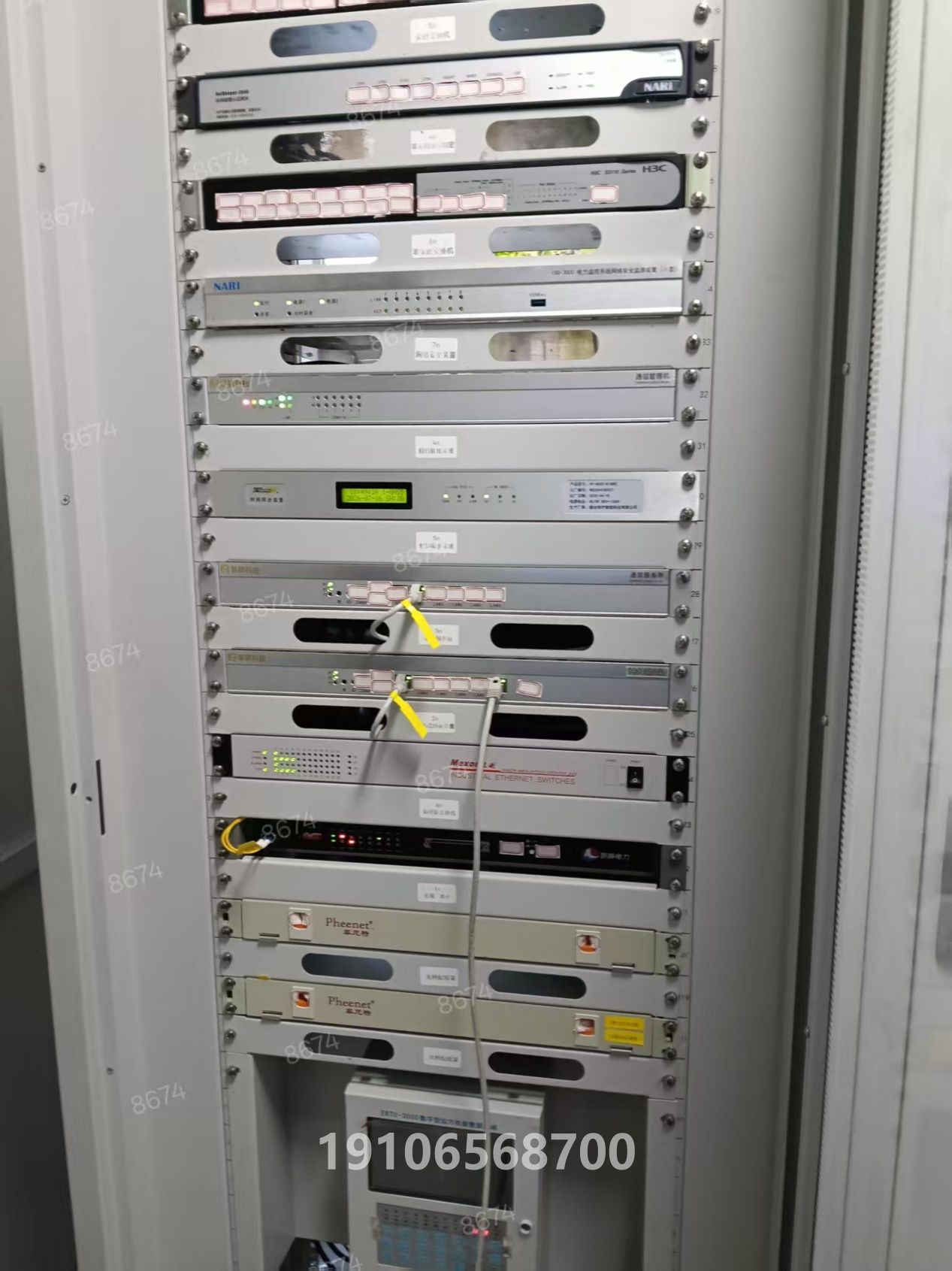

第一阶段：站内通信调通与四可对点

第一阶段重点工作是建立站内通信链路，打通数据从设备端到调度端的全路径：

• 完成站内各设备之间的通信调试，确保所有智能装置互联互通
• 采集站内保护装置的实时数据，获取完整的运行信息
• 利用领祺 PBox6220-PQCT 分布式电源协调装置，通过串口101规约将站内数据转发至淳安地调
• 实现四可功能（可观、可测、可控、可调），并与调度端完成并网前的联调对点

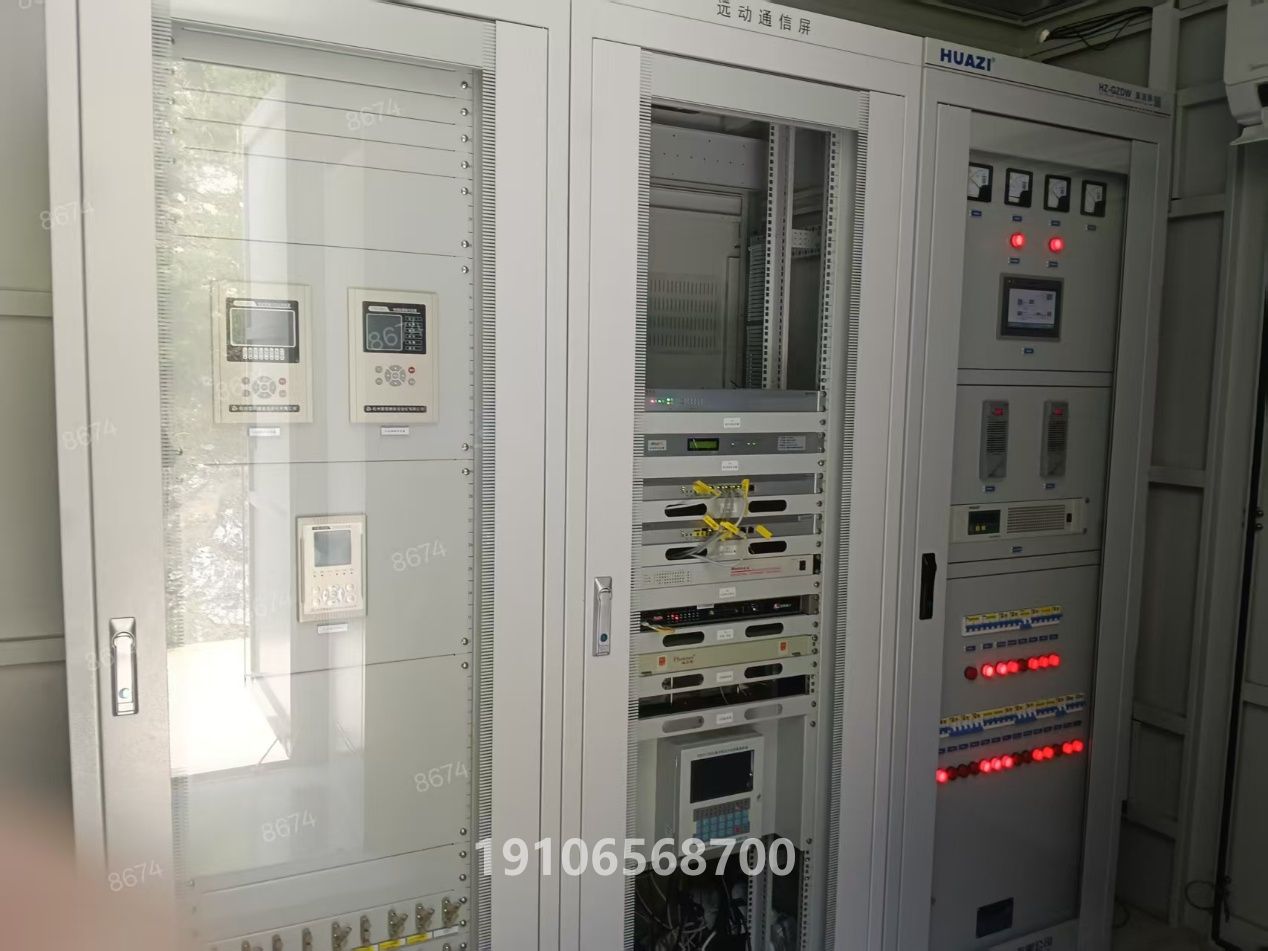

第二阶段：逆变器数据采集与AGVC配置

等待电站并网后，进入第二阶段调试工作：

• 使用领祺规约转换装置采集光伏逆变器的运行数据
• 完成 AGVC（自动发电电压控制）功能配置
• 实现该电站的可观功能，使调度端能够实时监视电站运行状态

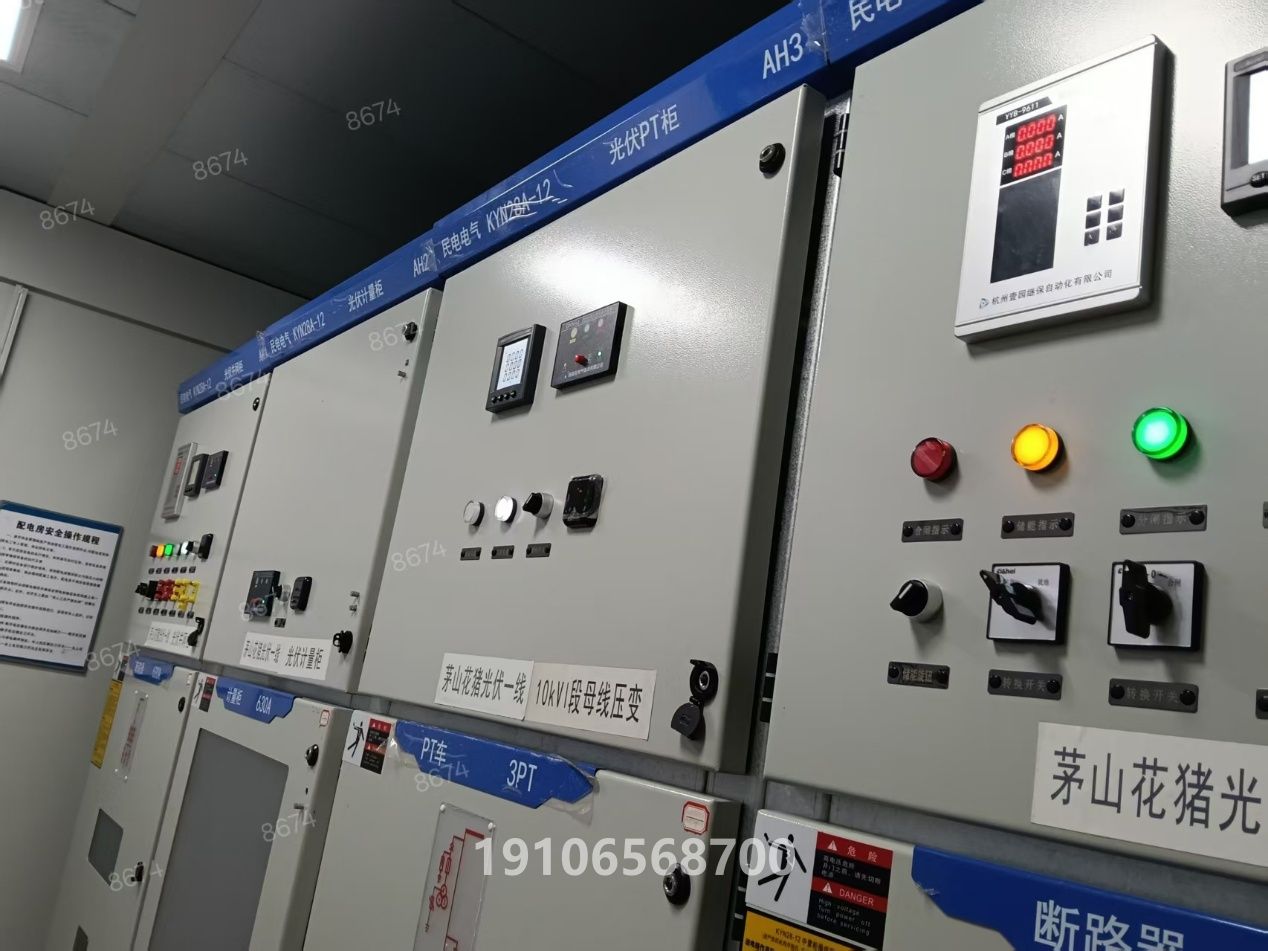

第三阶段：进线侧调度联调对点

第三阶段进行进线侧的调度联调对点，验证全系统的远程控制能力：

• 完成进线侧与调度的联调对点工作
• 确认调度端能够有效控制该电站的发电功率
• 验证电站响应调度指令的准确性与实时性，保障电网安全运行

技术要点

本项目采用领祺PBox系列通信设备承担数据汇聚与协议转换的核心职能。PBox6220-PQCT作为分布式电源协调装置，通过串口101规约将站内YYB系列测控保护装置的数据统一转发至地调系统；PBox6220B通信服务器负责站内数据的集中处理与存储；PBox6217B通信管理机实现多设备、多协议的统一接入管理。

三阶段调试方案由内而外、逐层递进——先确保站内通信畅通与四可功能实现，再完成逆变器数据接入与AGVC配置，最终进行调度联调验证远程控制能力，有效降低了并网调试风险。

FAQ

花猪光伏项目使用了哪些领祺设备？

项目共配置8套核心智能设备：YYB-300GS温湿度变送控制装置、YYB-9611线路保护测控装置、YYB-8001T电能质量在线监测装置、YYB-9681电网解列装置、YYB-9683防孤岛保护装置，以及PBox6220-PQCT分布式电源协调装置、PBox6220B通信服务器和PBox6217B通信管理机。

光伏并网调试分哪三个阶段？

第一阶段完成站内通信调通和数据转发，通过串口101规约实现四可功能并与调度对点；第二阶段在并网后采集逆变器数据并配置AGVC功能；第三阶段进行进线侧调度联调对点，确保调度端能够远程控制电站发电功率。

什么是四可功能？

四可功能指”可观、可测、可控、可调”，是国家电网对分布式光伏电站并网的基本技术要求。可观指调度能监视电站状态，可测指能测量运行参数，可控指能远程控制设备，可调指能调节发电功率。

AGVC功能的作用是什么？

AGVC（自动发电电压控制）是分布式电源并网的关键功能，通过实时调节光伏逆变器的有功和无功输出，维持并网点电压稳定，满足电网调度对电压质量的要求。

PBox6220-PQCT在项目中的核心作用是什么？

PBox6220-PQCT是领祺的分布式电源协调装置，负责汇聚站内各测控保护装置的数据，通过标准通信规约（如串口101规约）转发至电网调度系统，是实现四可功能的核心通信设备。
